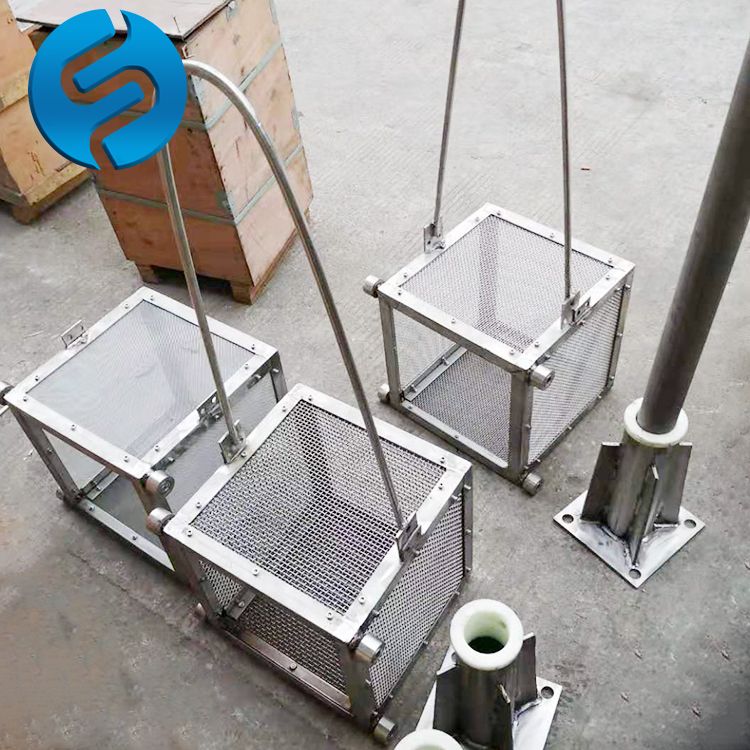

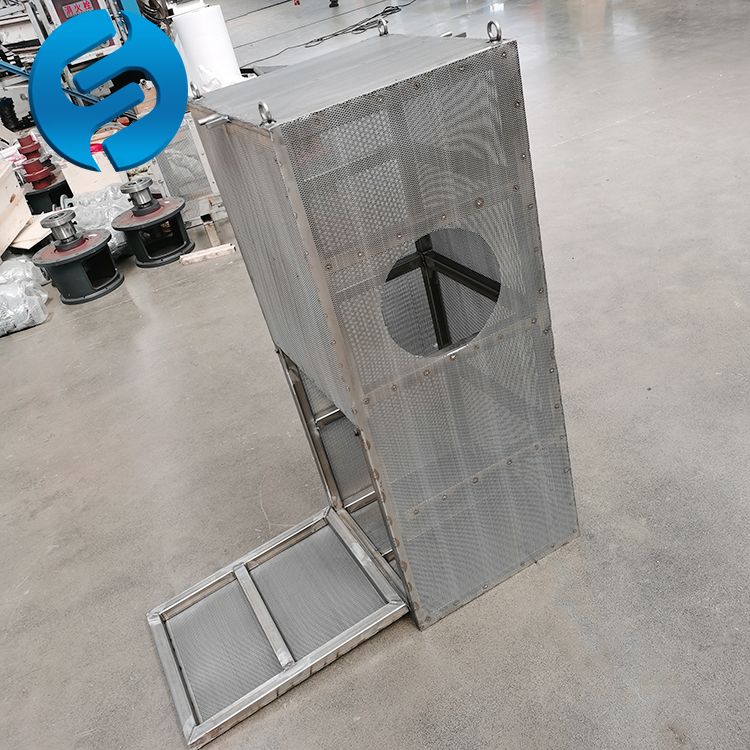

- 新秀污水池手摇式提篮格栅GS
详细信息
品牌：新秀 型号：GS 加工定制：是 结构形式：手提式 处理污水量：1 m3/h 齿耙线速度：3 m/min 进水口尺寸：1 cm 出水口尺寸：1 cm 外形尺寸：1 m
（1）提篮格栅安装方式
（2） 进水管渠布置及进水设计当来水为明渠时，渠道和管道连接处应设挡土墙等衔接设施。渠道接入管道处应设置格栅。明渠转弯处，其中间线的弯曲半径不宜小于设计水面宽度的5倍；盖板渠和铺砌明渠可采用不小于设计水面宽度的2. 5倍。来水明渠会造成水温低，可能会由沿途垃圾造成水质变化，需要与设计负责人沟通是否采取保温措施、调整栅隙等设计思路。污水首先通过管道或渠道进人进水井再进人格栅渠，对于全地下污水厂，为保障地下水厂的安，全，在来水管连接进水井处宜设置速闭闸门，以便能在发生突发事故时及时切断来水水源。如果需要防止构筑物和管道的不均匀沉降造成对管道的破坏，进水管道上宜设柔性接头（如可曲挠橡胶接头）。进水井设计思路如下。
（3） ①进水井兼具配水以及方便格栅维修作用。建议格栅渠设计2道以上，如为一道格栅， 建议加设一道超越渠，超越渠上下游设闸门，上游闸门后设人工格栅。进水井下游联建格栅渠。
（4） ②进水井大小宜大于检修孔，满足检修空间，可参考检查井尺寸并略大些，冬季需要穿棉衣的地区还要适当放大，建议停留时间＞5s。如图4-1所示，进水井一个边长的长度五1为并列的栅渠宽度总和（2B）加上格栅渠间隔墙厚度，毛1的尺寸应满足接人管的接人尺寸要求并满足检修口尺寸，如不满足需要调整五1尺寸。另一边的长度五2应大于检修孔，也要满足接人管的接人尺寸要求。停留时间计算出的尺寸取大值确定进水井的尺寸。
（5） 格栅进水井平面图
（6） ③各个进人进水井的管道位置应考虑不冲突，各进水管若水平并列布置会加大进水井的尺寸，可错开在不同标布置，进水井宽度L1一般宜大于1. 2-1. 5m，视规模计算确定。污水厂内排污水一般接人进水井，不设闸门，厂外总进水管及其他进水管管网设计具体情况可设闸门。
（7） ④进水管与进水井的连接方式根据管道材质确定，混凝土管连接进人进水井做法参见 《混凝土排水管道基础及接口》(04S516)，主要有2种方式，如图4-2所示。种为承插方式：进水井内壁尺寸应能有足够的接管空间，混凝土管承插口连接应留有足够的安装距离（L），L应符合安装要求，采用橡胶圈柔性接口；二种：以混凝土管用钢制管件连接混凝土管和钢管。例如Dl000配DN1000混凝土管用钢制管件再接DN1000钢管，参见《给水设计通用图集》(TG41)。预应力混凝土管用转换接头钢制管件外防腐采用环氧沥青涂料，特加强级，六油二布，参见《给水排水管道工程施工及验收规范》。管道接人进水井池壁时用防水套管，见02S404。
（8） 格栅井混凝土进水管连接方式
（9）（2）格栅渠人水口设计格栅渠人水口的过流洞的洞顶标应于水液位。洞底标于池底少250~300mm（见图4-3剖面图），为了方便闸门安装，水平方向洞口距离近的墙内壁距离一般应大于200mm（见图4-3平面图），这些数据要和供货商沟通清楚。考虑到降低水头损失， 如果空间不足时可向墙内拓展空间，以便安装闸门，具体视供货商提供方案而定。闸门的水头损失计算要按照峰值、单渠检修等不利状况计算。闸门导杆中间应标定位尺寸，过流洞标尺寸和轴线。格栅渠闸门安装示意图对于一些大型深井污水泵站，考虑到调整每个格栅渠道的过流量、
（10） 控制水位和需要，同时增加维修的灵活，性，建议在进水井和格栅上游闸门之间设置叠梁闸（叠梁闸适用于作临时挡水或检修闸门），与之对应，格栅下游闸门也相应设叠梁闸。该单体的闸门一般设手电动闸门，自带控制箱（室外需要配户外型）。为了维修方便，闸门设备检修孔的尺寸边长要大于闸门外形尺寸并有余量，方便取出闸门。
（11） （3）人工格栅对于市政污水，为了保护粗格栅，一般在进水闸门井和机械粗格栅之间设置人工格栅， 人工格栅栅隙30~40mm，可选栅条格栅或者提篮格栅，人工清渣。其安装应考虑提篮设备的操作空间，如图4-4所示。人工粗格栅提篮起吊装置随规模增大可从吊架、手动或电动，葫芦中选择，一般提篮起吊重量可取0.5~1.0t。提篮格栅安装示意图
（12） （4）格栅设计格栅上游渠道长度应按手册计算，小宜大于1. 0m，按照规范，链动刮板除污机或回转式固液分离机栅前渠长应大于1. 0m，钢丝绳牵引除污机或移动悬吊葫芦抓斗式除污机应大于1.5m。除了参考计算值并且应保证检修空间（比检查井尺寸略大），终要总体布置确定。应避免来水直接冲击到格栅上。
（13） （5）格栅工作平台格栅工作平台两侧宽度宜采用0. 7~1.0m，机械格栅工作台正面过道宽度不应小于 1.5m。人工清渣时不应小于1. 2m，格栅设备下游应设爬梯人孔，宽度少于800mm，方便人出入。
（14） （6）栅渣量计算及栅渣输送设备设计粗格栅栅渣量与废水水质和栅隙大小相关，栅渣量、栅渣含水率和密度宜按《给水排水设计手册》计算取值，每日栅植量大于0. 2㎥时宜采用机械格栅。栅渣的输送可选用带输送机和螺旋输送机，选型应根据栅渣的成分、杂质大小、气候和输送距离。带输送机可以输送坚硬的栅渣如木条等，不宜损坏，适于处理市政污水。螺旋输送机比较适合寒冷地区，避免冬季结冰不好输送，适于不含大颗粒物质、无黏性颗粒及腐蚀性不强的工业废水。输送距离大于8m时宜采用带式输送机。栅渣输送机的处理量应考虑大处理规模时的渣量，尤其针对近期远期分开建设的水厂，应充分考虑远期的栅渣量。除了考虑栅渣量还要考虑和格栅型号匹配，并排设置的机械格栅共用一台栅渣输送机，输送机长度一般为所跨越的格栅渠净宽加中间所有隔墙后尺寸再加1. 8-2m，准确输送机的长度可以和供货商沟通。格栅栅渣车车体材料可为碳钢（内做防腐处理）或者不锈钢材质，视废水性质和因素确定。栅渣车放置的位置的地面建议比周围地面低100~200mm，该区域内设冲洗水接口，地面设集水沟，接水封装置后用管道将渗滤液或者冲洗水排走。
（15） （7）设计单体内所有过流洞、设备等都应根据手册计算水头损失，按水流顺序和逆序倒推两种方式计算水位，逆推要能满足来水不涌水的要求，顺推要能满足泵集水池水位要求。格栅下游闸门的过流洞应计算水头损失，洞顶标于事故校核时的水位。
（16） （8）格栅间设计考虑气候条件、埋深、下游构筑物布置、业主要求和操作方便等因素确定格栅渠上方是否加设格栅间。加格栅间时考虑必要的运输栅渣的空间（渠道外2.0m以上）度，同时要考虑有毒有害气体探测和装置，设置必要的通风和除污设施。室内轴流风机为手动和自动控制，与臭气（硫化氢在线检测仪等）检测仪联动，硫化氢在线检测仪测定范围可选0~20×10-6超过0.2×10-6警报。工业废水产生的有害气体考虑。
（17） （9）管道流速污水管道的大设计充满度和小流速根据管径和管材不同而不同，可根据《给水排水设计手册》 中的相关公式计算。《室外排水设计规范》对水力计算、大设计充满度和管道流速也有规定。含有金属、矿物固体或重油杂质等的污水管道，其小设计流速宜适当加大，并与设计负责人沟通。有地下水渗人时应考虑水量和管径放大并根据具体情况考虑增加来水管坡度。
（18） （10）维修爬梯对于市政污水，进水井、格栅渠和集水池等池底标低于地面6m以上时，检修孔可用不锈钢爬梯或防腐爬梯，建议每6m做平台。爬梯配置半圆形人体护栏。进水管的埋设池深不大时可以考虑取消爬梯用临时梯代替，以免爬梯锈蚀造成隐患。腐蚀性来水应取消爬梯，检修时用临时梯。维修爬梯和盖板材质应和土建确认。
（19） （11）检修孔和设备孔格栅渠检修孔和设备孔盖板设计应考虑北方温水的蒸汽溢出对操作环境的影响，还要考虑日晒时玻璃钢是否有老化可能的问题，考虑防止臭气溢出和除污的问题，普通市政污水可考虑混凝土盖板（有除污要求时）或镀锌钢格板（无除污要求时），盖板的定位和间距尺寸应在图纸上标注。
（20） （12）与结构的配合对于深井格栅或沉井施工格栅渠，可能会有柱子、梁影响到工艺结构设置和工艺设备的安装或运行，工艺要与土建进行充分沟通，及时调整。土建根据地勘、渠宽、 渠深、溢流液位以及工艺结构布置等因素确定格栅渠间的隔墙壁厚及外壁壁厚，注意土建给的格栅渠间的隔墙厚度不是终的值，格栅渠之间的隔墙厚度除了结构考虑的因素外还应满足设备安装运行所需空间（与供货商沟通伸出格栅渠外的电机等结构所占尺寸）, 工艺设计师应注意和设备供货商以及土建沟通，终确定隔墙厚度。
（21） （13）电气自控粗格栅设备一般自带现场控制箱，如在室外需要配户外型，设手动和自动控制，由时间和液位差自动控制运转，可中控室监控和监视。栅渣输送机与格栅机联动，一般为设备自带现场控制箱，室外为户外型控制箱，现场控制和中控室监控和监视。手动闸门为现场按钮箱控制。
（22） （14）粗格栅单体制图注意事项①画出所有设备轴线包括闸门、闸门导杆、管道、输送机、格栅底座、格栅、泵和起吊设备等，墙柱轴线也要画（与土建图纸一致），轴线的定位尺寸非常重要，要标注尺寸。
（23） ②闸门应有定位尺寸，根据排渣度标出排渣口标以及输送机上沿标。输送机的角度和宽度也应标出。
（24） ③渠道、管道、配水渠和集水池的水位应在剖面图上标注，池体水位线画到墙内壁，不能延长到墙体里去，过流洞不用标水位，只标尺寸和轴线标。
（25） ④离构筑物越远的尺寸，越不要标太小的尺寸，以免对不准不好找，小尺寸就近标注且不能覆盖构筑物和设备。
（26） ⑤闸门预埋图要标各部分标包括预留孔洞标。
（27） ⑥泵基础要标螺栓孔的平面定位尺寸和大小、剖面标地脚螺栓孔孔底标底板标和基础顶面标，注明二次浇注位置
（28）。 ⑦起吊设备的滑轨要加粗显著表示。
（29） ⑧如有提篮格栅，则预埋钢板和槽钢的电焊预埋图应表示出来，有两种预埋方式，如图4-5所示。方案B的会导致渠道和过流洞宽度变小，人工格栅宽度少应比渠宽小150~ 300mm，这样为了降低进人工格栅的孔洞的水头损失，需要将过流洞。在格栅渠比较窄的情况下该问题比较突出，造成过流洞前的闸门不好做，同时，这种预埋方案增大了人工格栅的水头损失，当该设计不合理时应考虑改用方案A的型式进行预埋。需要具体计算过流洞和人工格栅的水头损失进行两个方案比较后与供货商沟通确定。
（30） ⑨标注内容和标注位置要想清楚这个尺寸的标注目的：设备安装要看定位，比如管道中间、导杆轴线、设备中间和阀门中间等距离墙的距离和间距；土建关心的是隔墙、渠道、盖板、楼梯、门窗、荷载和基础等土建相关尺寸；工艺运行人员更关心流态、位置和尺寸。把握好这个原则，带着目的来标注。
（31） ⑩池顶以上平面图应体现盖板定位和尺寸、所有设备（闸门、格栅、输送机和起吊设备等）轴线定位、柱子轴线定位、所有预埋、预留孔洞定位和尺寸，隔墙的预留穿墙洞应虚线表示，渠顶、井顶标应标注。 -
-
