新秀环保节能型潜水搅拌机0.85/8-260/3-740CQJB

节能型潜水搅拌机QJB0.85/8-260/3-740适用于:
工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。
QJB型潜水搅拌机的使用条件：
1、 连续运行时，介质温度不高于40℃；
2、 介质PH值为6-9。
3、 潜没深度10m。

详情介绍

用途


低速推流搅拌机适用于:

   工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

QJB型潜水搅拌机的使用条件：

1、 连续运行时，介质温度不高于40℃；

2、 介质PH值为6-9。

3、 潜没深度10m。



节能型潜水搅拌机QJB0.85/8-260/3-740C潜水搅拌机可用于：

· 污水处理厂曝气池、厌氧池和污泥池等含有悬浮物需搅拌均匀的场合；

· 含有一些磨损颗粒、碎渣与金属盐的某些工业污水处理过程；

· 鱼塘中创建水流等。

潜水搅拌机的搅拌效果取决于液体的密度和粘度以及池子的形状与容积。应根据具体情况采用一台或多台搅拌机。



QJB型潜水搅拌机性能特点：
        1、结构紧凑、操作维修简单、安装检修方便、使用寿命长；
    2、水下搅拌机叶轮具有的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；
    3、水下搅拌机与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
    4、水下搅拌机电机绕组绝缘等级F级，防护等级为IP68，选用轴承和电机防凝露装置，使电机的工作更可靠；
    5、水下搅拌机两道机械密封；


装配与安装

潜水搅拌机的安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的角度为±60°吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加一支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。

用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严

禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；

电压一定要在铭牌上标出的额定电压±5的范围内。如果电源离水泵的距离较远时，

应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水。

导杆应与水平面垂直，可采用铅锤校正；

吊钩在吊装潜水搅拌机时，叶轮端较水平面上仰5°~10°；

通过链条的调节，使得起吊钩和潜水搅拌机的起吊在同一垂直线上，使潜水搅拌机沿导杆放下；

潜水搅拌机在使用中不得转动角度，请在安装时调整好角度再运行；

潜水搅拌机应放置在限位板上，或直接放置在池底，使钢丝绳不受力；

潜水搅拌机的潜入深度不得低于1.1米，否则易产生水旋涡和气蚀；



搅拌机的安装

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时，不被卷入叶轮中！


电线接法：

 1. 四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

2.五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

 3.七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

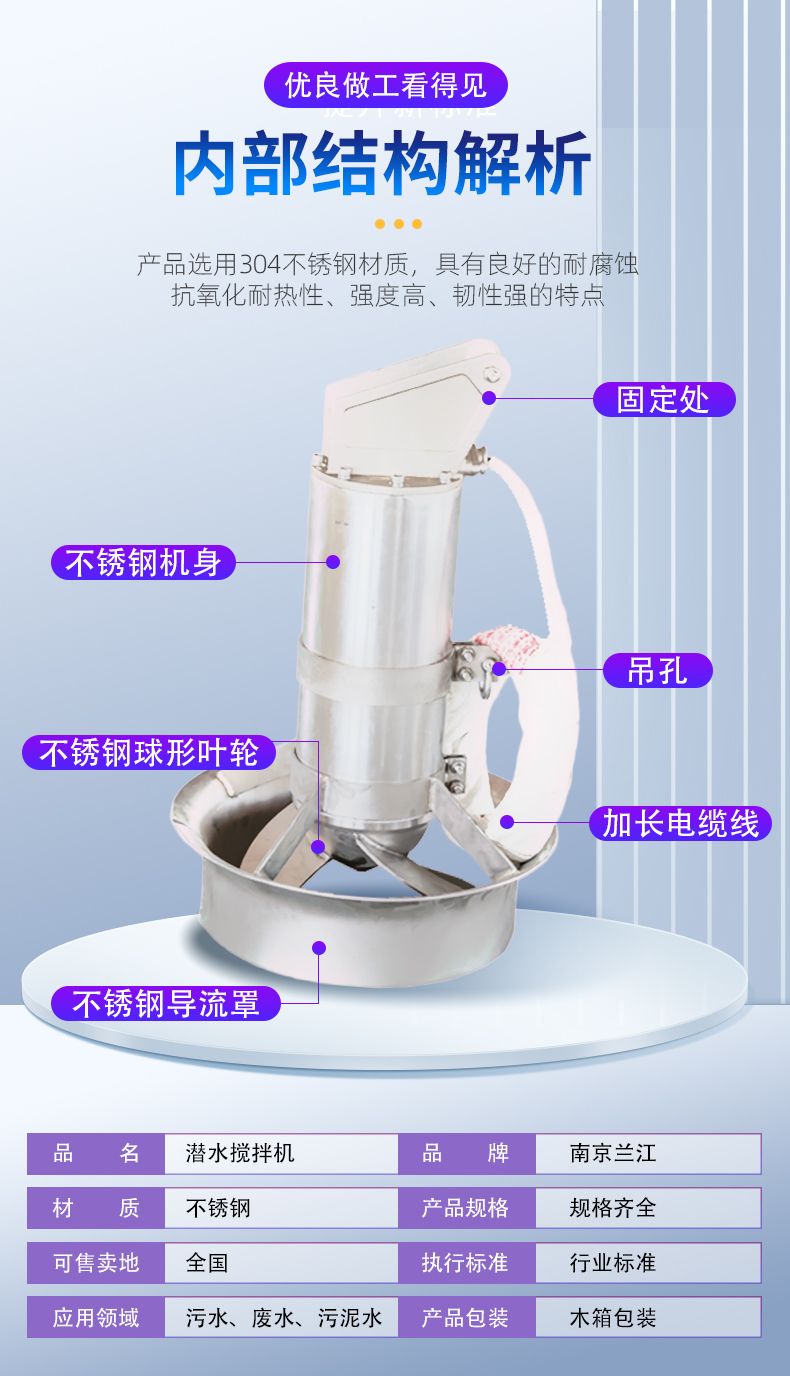

半成品图：

1.水力性能好
采用自主研发水力部件（叶轮和轮毂），更好的推动水流距离，在水中使用效率更高。

2.密封性佳
市面上很多潜水搅拌机的机械密封容易被纤维缠绕漏水，我公司选用品牌特殊定制密封件（具有防缠绕能力），我们的机械密封橡胶件全部使用氟橡胶，相比丁腈具有更好的耐腐蚀性。

3.进口轴承、潜水专用电机
选用日本NSK轴承，采用潜水专用电机，具有油室泄露检测和电机绕组过热保护，确保长期运行平稳。
一、潜水搅拌机的选型注意事项
1、选型计算公式，功率=长×宽×有效水深×0.008w（系数-普通生活污水）
2、圆型池，环型池可以减少10%功率，方型池，长方形池，三角形池则必须增加10%功率，池型越大功率相对可以减小，反之，池型越小功率相对可以增大。
3、介质污泥浓度每增加10%则功率必须增加30%。
4、对于有悬挂填料的池子，选型要增大一个功率
5、养殖固液分离池潜水搅拌机选型，大型水池如果安装立式搅拌机需要架一条很长的走道，价格昂贵安装不方便，而且立式搅拌机对于浓稠介质循环效果差，周边粪污容易堆积沉淀，所以可以采用潜水搅拌机。选型以4kw以上功率为主，定子可以加超温保护装置，由于池子里面粗纤维较多机械密封容易缠绕漏水，所以水封我公司采用专用防缠绕机械密封，轮毂采用外进里出机械结构，大大增加了潜水搅拌机的使用年限。
